[XMC-SBC-Back Plane] Pinout 찾기

1. VPX 커넥터는 P0,P1,P2 를 가지고 있다.

VPX 커넥터

- 각 커넥터 마다 Row A~G, row a~i 같은 파트가 있으며, SBC(Row A~G)와 BP(row a~i) 의 VPX 커넥터가 서로 맞물리는 형태이다.

상단이 SBC, 하단이 BP

1) P0는 전원 라인. (Utility Plane)

3U SBC의 핀맵 예시

3U SBC와 맞물리는 BP 핀맵 예시

=> Row B 와 row b,c 가 맞물리고, Row E 와 Row F,G 가 맞물린다.





2) P1은 데이터 라인 (Data and Control Plane) - User define 이 있긴 하다.

P1 SBC & BP 합쳐진 핀맵 예시, Row B 와 Row E 는 row b,c 와 row f,g 를 합쳐서 하나로 본다 (둘중에 하나는 GND니까)





3) P2는 유저 설정 라인 (User Define pins)

P2 SBC & BP 합쳐진 핀맵 예시, 개발자가 어떻게 쓸지 설정하는 라인이다.

+) XMC 커넥터로 추가 확장을 할 수가 있다. 그럴경우 XMC 커넥터는  SBC의 P2커넥터와 연결된다.

XMC 커넥터는 보통 SBC에 2개가 있고(J15, J16)

하나는 SBC와 XMC 연결을 위한 라인 (J15)

다른 하나는 XMC 로 확장할 User Define 라인 (J16)

XMC는 F 까지 있다.





4) XMC J16은 User Define으로 핀 할당이 가능하다.

- C, F열 은 Single Ended 신호 (핀 하나만 할당해서 사용가능)

- (A-B), (D-E) 는 Differential pair 신호 (Tx,Rx 처럼 쌍으로 사용 가능)

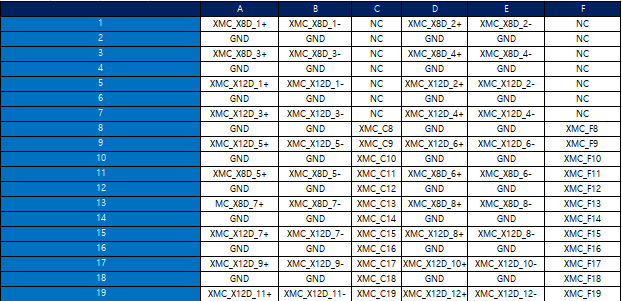

XMC (J16) User Define 핀맵 예시





*) 정리하자면

XMC 메자닌 카드를 사용하여 확장한 User Define 핀은 J16(XMC 커넥터) 을 통해 SBC와 연결되고

SBC에서 해당 핀은 VPX P2를 통해 BP와 연결된다. 그리고 보통 BP의 VPX P2 에서 테스트를 위해

외부 커넥터 핀(ex.헤더핀, D-sub) 과 연결되게 된다.

단, XMC-SBC에서 어디로 연결되는지는 데이터시트를 봐야한다. (보드마다 다르기 때문)

[좌]XMC J16 핀이 [우]SBC의 VPX P2 커넥터와 연결된다



=> XMC의 내가 할당한 핀이 BP에서 어디로 나오는지 확인하고 싶다면 회로도에서

1) XMC J16 핀맵에서 내가 찾을 신호명 찾기

2) SBC VPX P2 핀맵에서 해당 신호명 찾기 (함께 설계 했다면 보통 신호명이 같다)

3) SBC VPX P2 에서 찾은 신호가 Row A~G 중에 어디에 있고 몇번째 인지 확인

4) 만약 Row A에 첫번째에 있다면 BP 회로도에서 Row a 파트로 가서 첫번째 핀이 내가 찾는 그 핀이다.
